Předkonfigurace "Topná křivka - prohlížení a nastavení"

Tato předkonfigurace se vyvolá při zakládání nového objektu (např. volbou "Nový objekt ..." v kontextovém menu objektu nebo stisknutím klávesy Insert po označení objektu).

Tato předkonfigurace je zařazena ve skupině "/ Technologie / Teplo".

- Předkonfigurace vytvoří nakonfigurovaný objekt typu PmaPanel. Hlavní objekt má přednastavený název "PanelHeatCurve".

- Předkonfigurace obrazu (objekt typu PmaPanel) je funkční i jako Web obraz.

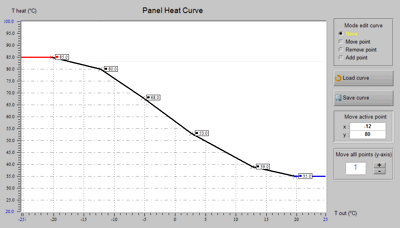

Předkonfigurace umožňuje zobrazit a editovat libovolný počet bodů pro průběh ekvitermní topné křivky. Data průběhu jsou získaná voláním metody obrazu LoadData a ukládána pomocí metody SaveData.

Plochu zadávacího grafu tvoří dva do sebe vnořené objekty PmgCanvas. Vnější Pmg objekt vykresluje osy x a y a jejich popisky hodnot. Ty lze upravit dodatečně v metodách DrawScaleX nebo DrawScaleY v kartě "Draw". A také u příslušných proměnných v kartě "Proměnné".

Vnitřní objekt PmgCanvas s názvem "Dynamic" na základě hodnot v proměnných valX a valY v kartě "Proměnné" vykresluje průběh topného plánu. V kartě "Metody" jsou obslužné metody pro načtení, uložení a editaci křivky.

V kartě "Události" v události onMousePress je skript reagující na kliknutí myši na ploše prohlížeče v závislosti na stavu objektu PmgRadioButton.
Skript umožňuje:

ve stavu 1 přesunout nejbližší bod v x a y směru

ve stavu 2 smazat nejbližší bod

ve stavu 3 přidat bod nový

Hodnoty jsou zaokrouhleny s přesností na 1/2 °C.

Přednastavená tlačítka LoadData a SaveData volají příslušné metody obrazu a slouží pro načtení nebo pro uložení hodnot topné křivky. Tyto metody je nutno upravit tak, aby navazovaly na sledovanou technologii.

Vstupní pole PmgNumber umožňuje editovat hodnoty jednotlivého bodu. Tlačítka + a - umožňují hromadnou editaci hodnot všech bodů o zadanou hodnotu.

Konfigurátory které lze nastavit před vytvořením předkonfigurace:

Název vytvářeného objektu	Název nově vytvořeného objektu ve stromu Pma objektů. Maximální délka názvu je 30 znaků. Je to systémový název, může obsahovat pouze alfanumerické znaky a nesmí obsahovat diakritiku (tzn. národnostně závislé znaky), prázdný řetězec, mezery a první znak nesmí být číslo. Přednastaveno: "HeatCurve"

Titul obrazu	Uživatelský název obrazu, které se například objeví: - v záhlaví okna (pokud je otevřeno mimo pracovní plochu) - v seznamu obrazů získaných například metodou FindViewers Tento konfigurátor nastaví počáteční hodnotu vlastnosti PmaPanel.Title a PmgRoot.ViewerTitle. Pro zadání lze použít Makro výraz ($.text ..) (vyhodnocuje se při otevření okna). Po vytvoření předkonfigurace bude na tuto hodnotu nastaven konfigurátor "PmaPanel > Obraz > Titul obrazu".
Oprávnění	V této kartě se definují oprávnění objektu. Viz karta "Oprávnění" objektu PmaObject.
Člen logických skupin	Seznam identifikátorů logických skupin (oddělovač je čárka ','), do nichž objekt patří (je jejich členem), viz konfigurační okno "Logické skupiny". Výběr logických skupin lze provést v okně "Člen logických skupin". Po vytvoření předkonfigurace bude na tuto hodnotu nastaven konfigurátor "PmaObject > Objekt > Člen logických skupin".

Nejnižší venkovní teplota rozsahu topné křivky	Osa X - Nejnižší venkovní teplota rozsahu topné křivky
Nejvyšší venkovní teplota rozsahu topné křivky	Osa X - Nejvyšší venkovní teplota rozsahu topné křivky

Povolit jako Web komponentu	Určuje, zda tento objekt se má zaregistrovat jako komponenta Web serveru Po vytvoření předkonfigurace bude na tuto hodnotu nastaven konfigurátor "PmaPanel > Web server > Povolit jako Web komponentu".
PmaWeb objekt	Cesta ve stromu Pma objektů k objektu PmaWeb, PmaWebFolder nebo PmaWebLang, do kterého se provede zaregistrování. Pro zadání lze použít Makro výraz (vyhodnocuje se po spuštění aplikace). Po vytvoření předkonfigurace bude na tuto hodnotu nastaven konfigurátor "PmaPanel > Web server > PmaWeb objekt".
Identifikátor Web komponenty	Určuje jedinečný identifikátor této Web komponenty. Plná URL adresa k této komponentě pak je například: "http://NázevPočítače:Port/Identifikátor" Pro zadání lze použít Makro výraz (vyhodnocuje se po spuštění aplikace). Po vytvoření předkonfigurace bude na tuto hodnotu nastaven konfigurátor "PmaPanel > Web server > Identifikátor Web komponenty".
