Monitorowanie oraz regulacja ogrzewaniem pokoi hotelu ABITO

Środki techniczne:	PC, SO Windows, HORES
Stacje sterujące:	RFATV iNELS
Data oddania do eksploatacji:	2018
Nazwa firmy dostarczającej aplikację:	MICROSYS, spol. s r.o., https://www.promotic.eu

Informacje podstawowe:

- Dyspozytorski system PROMOTIC we współpracy z systemami sterującymi eLAN iNELS zapewnia monitorowanie oraz sterowanie ogrzewaniem pokoi w hotelu Abito w Pradze. Pokoje znajdują się w 2 budynkach: część hotelowa oraz hostel.

- Powiązanie z systeme hotelowym HORES umożliwia optymalizację ogrzewania w czasie rzeczywistym według obłożenia lub rezerwacji pokoi gośćmi hotelowymi.

- System PROMOTIC w czasie rzeczywistym wykonuje odczyt danych z centralek iNELS, ich opracowanie oraz monitorowanie. System umożliwia wprowadzanie zmian z palca (edycja) parametrów ogrzewania.

- Regulacja jest realizowana poprzez termogłowice RFATV systemu iNELS, które są bezprzewodowo podłączone do centralek iNELS eLAN (łącznie 12 sztuk).

Regulacja oraz ustawianie wymaganych temperatur

- Automatyczne ustawienie temperatury ogrzewania system wykonuje według obłożenia danego pokoju:

- Obniżenie temperatury, jeżeli nikt nie jest zameldowany w danym pokoju (system automatycznie ustawi odpowiedni program czasowy o niższej krzywej grzewczej)

- Zwiększenie temperatury, jeżeli w danym pokoju jest zameldowany gość

- Automatyczne włączenie ogrzewania w przypadku dokonania rezerwacji pokoju

- Ustawienie wymaganych temperatur w pokojach wykonuje obsługa wyborem z wielu predefiniowanych programów czasowych:

- Typy ogrzewanych pomieszczeń: pokój, korytarz, magazyn, kuchnia.

- Dla każdego typu pomieszczenia są do dyspozycji indywidualne programuy czasowe (plany grzewcze):

- programy Standard, Ciepło, Zimno

- programy Indywidualne - aż 10 programów definiowanych przez użytkownika

- System automatycznie rozpozna otwarcie okna w pokoju (informacja z termogłowicy) oraz wykona obniżenie wymaganej temperatury ogrzewania.

- Obsługa (recepcja) posiada również możliwość ustawienia temperatur bezpośrednio z recepcji dla wybranego pokoju

Topologia systemu

- Aplikacja PROMOTIC jest użytkowana na komputerze typu serwer (w serwerowni) i jest połączona poprzez Ethernet (łączność TCP/IP) z

- Web klientem wizualizacyjnym na komputerze w recepcji

- Centralkami eLAN INELS

- Hotelowym systemem rezerwacji HORES

- Centralki eLAN znajdują się na pojedyńczych piętrach hotelu oraz komunikują się bezprzewodowo z zainstalowanymi termogłowicami iNELS.

- System umożliwia monitorowanie z następnych Web klientów (w ramach zakładowego Intranetu) oraz wykonywać prace serwisowe poprzez zdalny dostęp (VPN).

Wizualizacja

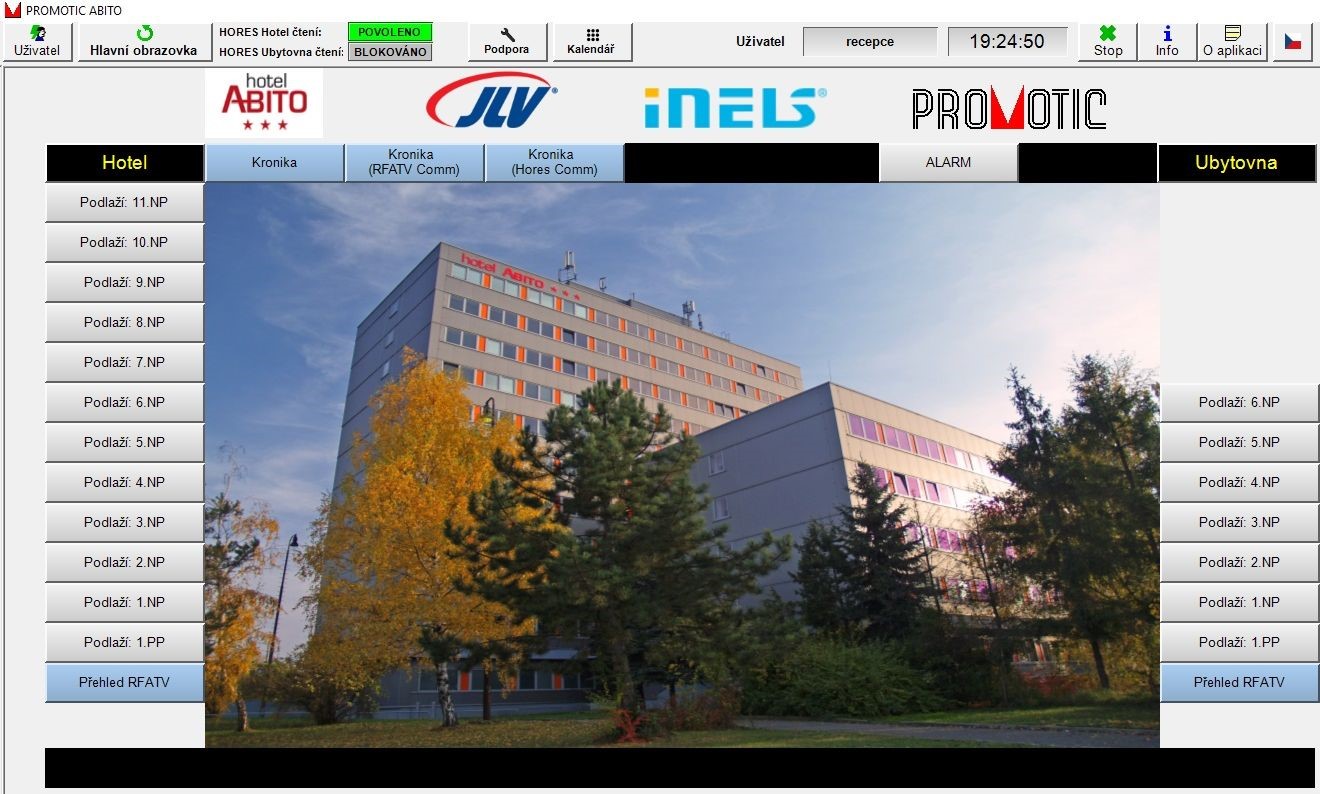

- Główny ekran aplikacji

- Wizualizacja dwu budynków hotelu (łącznie 250 pokoi)

- 11 kondygnacji – część hotelowa

- 5 kondygnacji – część hostelowa

- Wejście do ekranów podległych:

- Przeglądanie kroniki zdarzeń

- Przeglądanie stanów alarmowych systemu

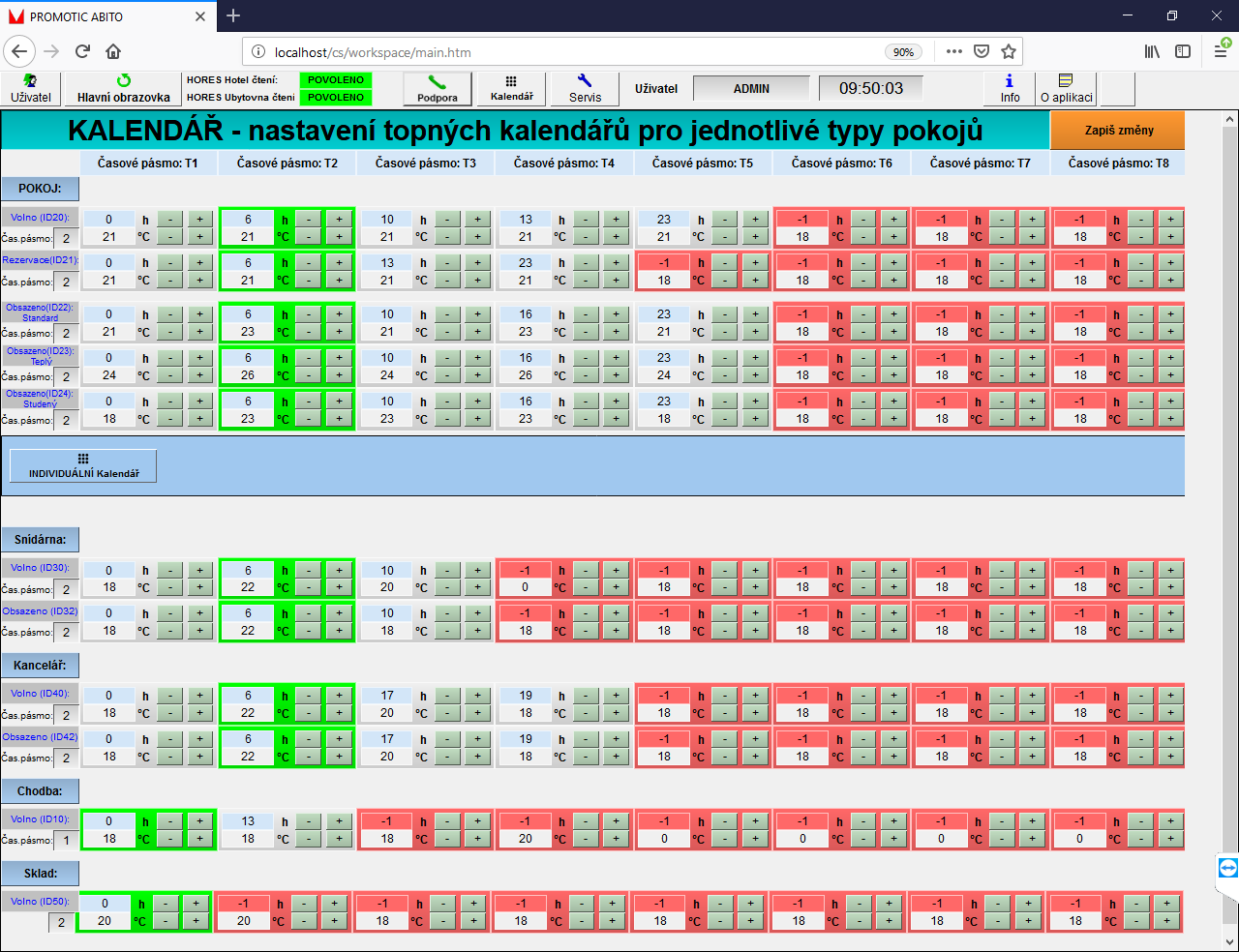

- Ustawienie programów czasowych (kalendarze)

- Pasek narzędziowy:

- zalogowanie / wylogowanie użytkownika

- dane kontaktu serwisanta

- system diagnostyczno informacyjny

- sygnalizacja stanu komunikacji z systemem hotelowym HORES

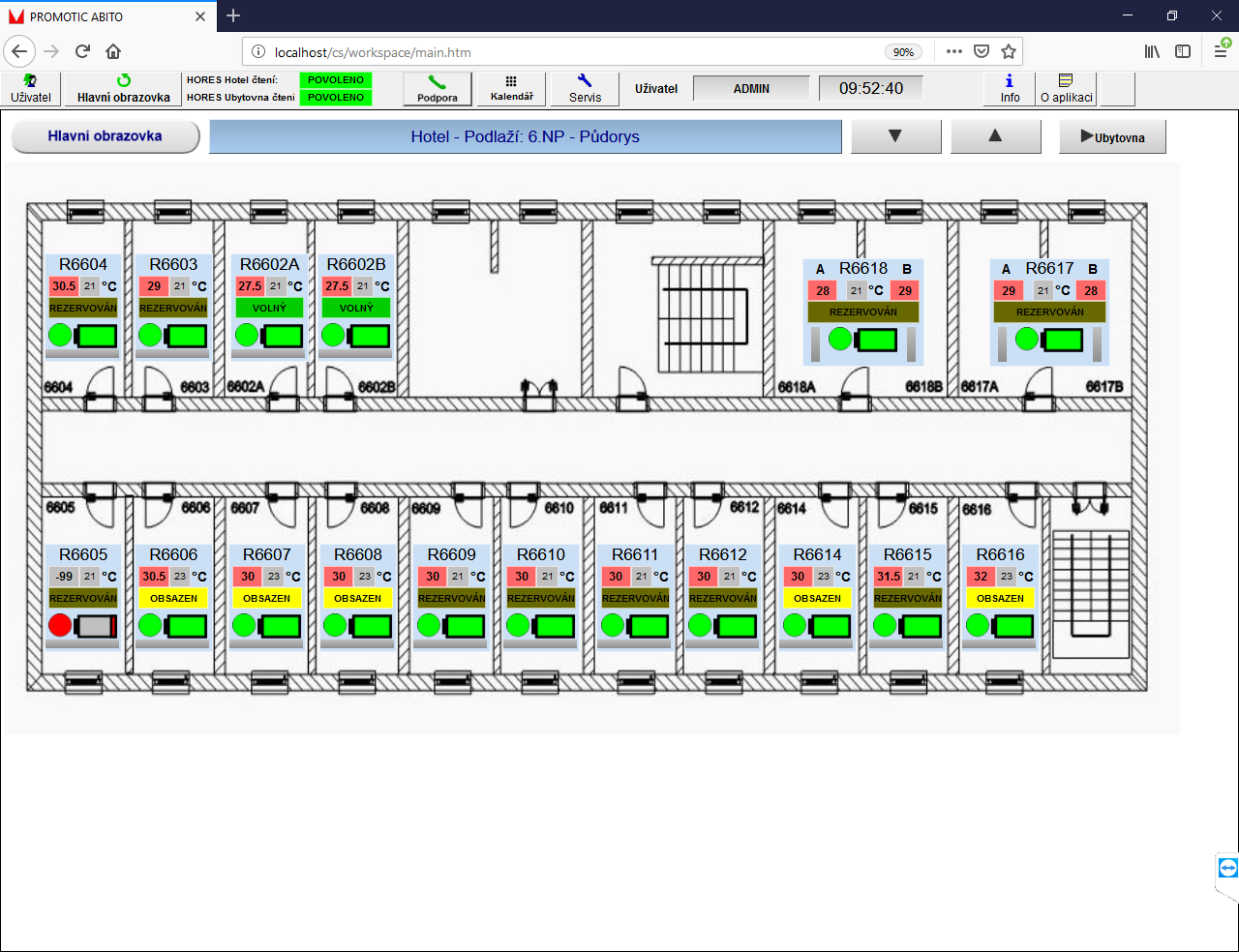

Ekrany pojedyńczych kondygnacji hotelu

- Wizualizacja pokoi oraz głowic na kaloryferach

- numer pokoju, aktualna oraz wymagana temperatura

- stan głowicy oraz baterii RFATV, stan pokoju z systemu HORES

- Kolorystyczna indykacja stanu pokoi:

- pusty, rezerwacja, zajęty (informacje z systemu rezerwacyjnego HORES)

- błąd komunikacji z centralkami eLAN lub systemem HORES

- duża różnica pomiędzy temperaturą wymaganą oraz rzeczywistą lub słaba bateria

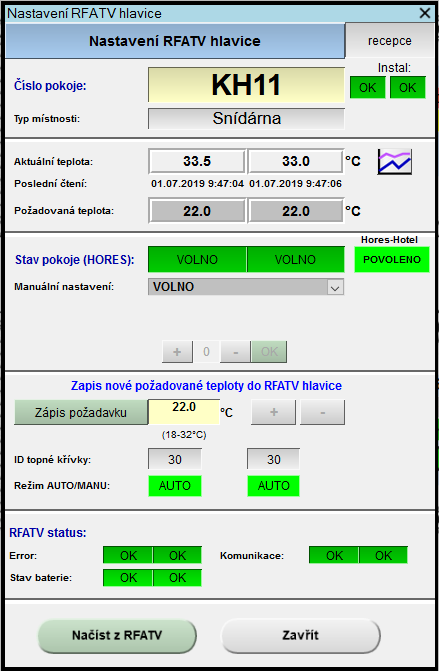

Ekran wybranego pokoju

- nazwa oraz stan pokoju, typ pomieszczenia

- informacje o temperaturze (w pokojach)

- aktualny stan obłożenia pokoi (pusty / zajęty / rezerwowany)

- status błędu głowicy RFATV

- możliwość ustawienia wymaganej temperatury

Przeglądanie kroniki alarmów oraz zdarzeń

- System periodycznie śledzi i bilansuje stany centralek, termogłowit oraz komunikacji.

- Wykomune logowanie wszystkich wykonanych zmian, które wykonuje obsługa recepcji. Informacje o tych stanach oraz zdarzeniach (aktualne oraz historyczne) możne przeglądzć przy pomocy przeglądarki:

- Stanów alarmowych: komunikacja z centralkami eLAN oraz systemem hotelowym HORES

- Kroniki zdarzeń: zalogowanie/wylogowanie użytkownika, zmiany (ustawienia parametrów) przez obsługę, powiadomienia systemowe

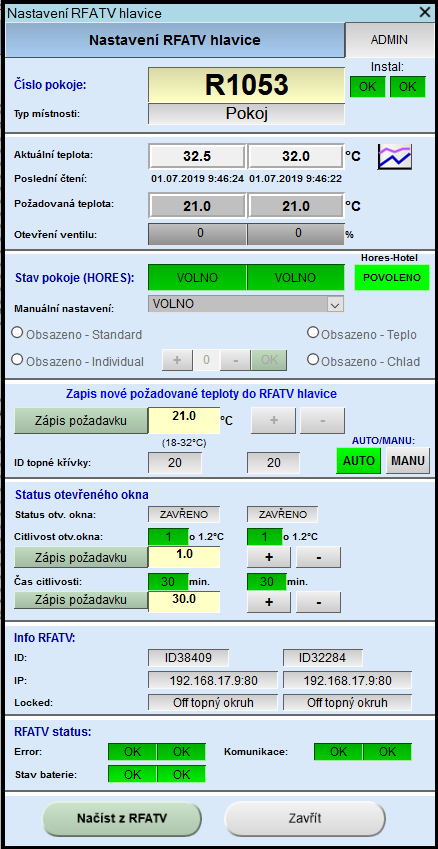

Ekrany serwisowe (dostęp tylko dla admin):

- Przeglądanie listy podłączonych termogłowic (nr kondygnacji, nr pokoju, adres IP centralki iNELS, adres głowicy oraz inne). Możliwość aktywacji / deaktywacji termogłowicy.

- Ekran serwisowy oraz dostęp do systemu informacyjno-diagnostycznego aplikacji PROMOTIC.

- Ustawienie programów czasowych (kalendarz).

- Ustawienie dalszych parametrów systemu (korekcje temperatury (offset) dla wybranej głowicy,...).

Uprawnienia dostępu oraz ustawienia

- Dostęp do systemu jest zabezpieczony nazwą użytkownika oraz hasłem. W systemie implementowane są 2 poziomy uprawnień:

- Recepcja

- monitorowanie ogrzewania

- możliwość wykonywania ograniczonych nastawów trybów ogrzewania (np. zwiększyć, zmniejszyć temperaturę w pojedyńczych pokojach) lub ustawić manualnie stan obłożenia pokoju

- Admin

- monitorowanie ogrzewania

- możliwość wykonywania kompleksowych nastawów wraz z parametryzacją systemu (ustawianie programów czasowych itd.)

Archiwizacja danych

- Odczytane dane są przez system zapisywane do standardowej bazy danych MS SQL serwer.

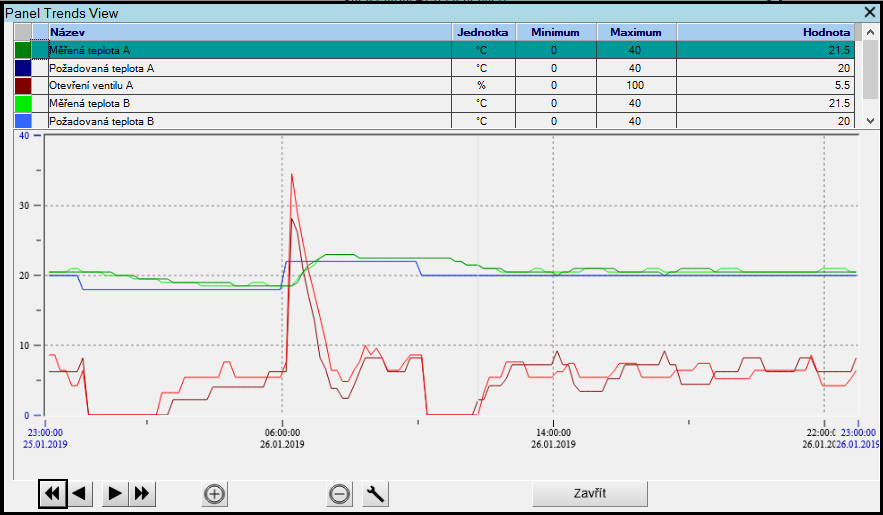

- Dane archiwalne można w dowolnej chwili graficznie przeglądać oraz wyświetlać historyczny przebieg temperatur

Wdrożenie systemu

- System został wdrożony jesienią 2018 roku – we współpracy firm MICROSYS (dostawca SCADA systemu PROMOTIC) oraz iNELS Services, która dostarczyła termogłowice, centralki eLAN, oraz wykonała wszelkie prace montażowe.

- Dostawa sewerowego komputera została zrealizowana we współpracy z użytkownikiem – firma JLV, która udzielała się aktywnie w testach systemu.

- Udane wdrożenie poprzedziły negocjacje techniczne z dostawcą hotelowego systemu rezerwacji HORES, który udostępnił interfejs do danych tego systemu.

- System jest z powodzeniem użytkowany od jesieni 2018 roku. Administracja oraz serwis systemu jest wykonywany za pomocą zdalnego dostępu(VPN), co umożliwia szybkie rozwiązywanie ewentualnych problemów (np. awaria czujki, głowicy, itd.) lub wykonywać zmiany oraz rozszerzenia systemu (np. podczas prac remontowych oraz budowania nowych pokoi).
