Monitorování spotřeb a využití energií rodinného domu

Technické prostředky:	PC, OS Windows
Řídicí stanice:	Modbus, MySQL, Komunikace přes rozhraní OPC DA
Datum uvedení do provozu:	2010 - 2022

Systém primárně monitoruje a řídí využívání elektrické energie vyrobené fotovoltaickou elektrárnou. Na základě měřených dat o aktuálním výkonu fotovoltaické elektrárny a spotřebě, řídící systém ovládá SSR relé, které zajišťuje definovaný příkon topných těles v akumulační nádobě pro ohřev TUV. Systém tak zajišťuje maximální využití elektrické energie vyrobené fotovoltaickou elektrárnou tak, aby odběr elektrické energie pro spotřebu rodinného domu vč. příkonu topných těles ze sítě byl nulový. Systém také monitoruje množství teplé vody v akumulační nádobě TUV a zajišťuje tak, aby byl vždy dostatek potřebné teplé vody. Ohřev TUV v době, kdy není dostatek slunečného svitu, je zajišťován z distribuční sítě a to pouze v době nízkého tarifu, který je také monitorován.

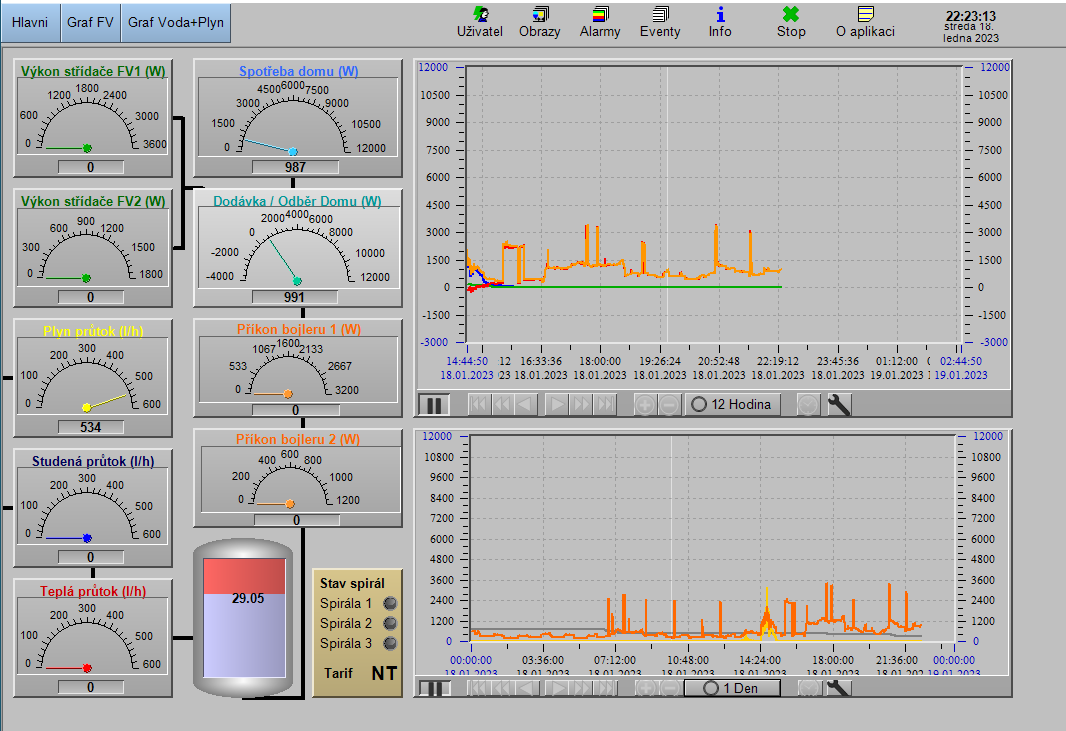

Informace o spotřebě a výrobě elektrické energie je měřena elektroměry s komunikaci MODBUS RTU nebo pulsním výstupem S0. Měřidla jsou připojena do PLC, které je propojeno skrze LAN za pomocí OPC Serveru se SW SCADA PROMOTIC. PROMOTIC zajišťuje vizualizaci dat z PLC a zároveň tyto data ukládá do databáze MySQL. Údaje z MySQL DB jsou pak následně využity pro zobrazení profilů příkonu i výkonu. Data jsou také dále použita pro prezentaci spotřeby, výroby a profilů elektřiny, vody a plynu na webových stránkách. Měření odběru teplé a studené vody je zajištěno vodoměry s pulsním výstupem S0, který je také zapojen do PLC. Tento systém vč. všech zaznamenaných dat mám v provozu již od roku 2010. Před několika lety byl do systému připojen i plynoměr pro měření spotřeby plynu. Po instalaci většího zásobníku TUV a kondenzačního plynového kotle, připravuji měření teploty spalin, topné a vratné vody a teplot v TUV.
